49-palčni video stenski nosilec

This modular mounting system is exclusively designed for 49-inch LCD video wall panels, supporting multiple screens to form large display walls. V primerjavi s 46-palčno različico 49-palčne plošče tehtajo več (20–30 kg vsaka) in imajo tanjše okvirje, kar postavlja višje zahteve glede nosilnosti nosilca in natančnosti natančnega prilagajanja. Konstruiran z odebeljenimi profili in širokim razponom mehanizmov za fino uravnavanje, nosilec zagotavlja dolgotrajno ravnost in stabilnost za velike video stene. Idealen je za vrhunske konferenčne sobe, razstavne dvorane blagovnih znamk, informacijske zaslone podzemne železnice, stenske kulise za velike dogodke in druge scenarije.

Materialne in strukturne specifikacije

Zakaj izvajalci izberejo ta posebni 49-palčni nosilec?

Prednosti izdelka

1. Natančna nastavitev razmika za 49-palčne plošče z izjemno ozkim okvirjem

49-palčne plošče imajo na splošno tanjše okvirje kot 46-palčne in so bolj občutljive na napake pri spajanju. Opremljen s širokim razponom večdimenzionalne natančne nastavitve (navpično, vodoravno, spredaj nazaj in prilagoditev nagiba), nosilec stabilizira reže na 0,5–1,2 mm za brezhibne vizualne učinke brez razcepa.

2. Visoka nosilnost proti dolgotrajnemu posedanju

Posamezne plošče so težke do 30 kg, navadni nosilci pa se po pol leta uporabe radi nagnejo zgoraj zgoraj ali povesijo spodaj. S sprejetjem večtočkovne porazdeljene obremenitvene strukture in spodnjih nosilnih opornikov ta nosilec nudi varno nosilnost ≥80 kg. Prestal je seizmične in vibracijske simulacijske teste in ohranja stabilno strukturo pri 7 × 24-urnem neprekinjenem delovanju.

3. Prilagodljiva postavitev z vodoravno in navpično mešano namestitvijo

Podpira poljubne kombinacije vrstic in stolpcev (2×2, 3×3, 3×4, 1×5 itd.) in mešane vodoravne/navpične postavitve matrike. Samostoječa različica ne zahteva vrtanja v steno, primerna za marmorne stene, steklene predelne stene in začasne instalacije.

4. Neodvisno vzdrževanje in hitro odstranjevanje ene plošče

Neodvisna vpenjalna zasnova fiksira vsako 49-palčno ploščo posebej. Okvarjena zamenjava plošče in vzdrževanje zadnjega ožičenja ne zahtevata razstavljanja sosednjih zaslonov; upravljanje ene osebe skrajša čas vzdrževanja za 70 %.

5. Skrito ožičenje za lepo in skladno postavitev

Neodvisni kanali za kable so rezervirani na straneh in na zadnji strani nosilca za ločevanje napajalnih kablov (močan tok) in kablov HDMI/Ethernet (šibek tok), s čimer se izognemo motnjam signala in izpolnjujemo standarde požarne varnosti in varnostnega pregleda.

6. Dvojni načini namestitve za različne vrste sten

• Montaža na steno: Za betonske in masivne opečne stene, priloženi standardni raztezni vijaki M10

• Stoječe na tleh: neobvezna podlaga za lokacije, kjer ni mogoče vrtati, kot so centri za dejavnosti, začasne razstavne dvorane in marmorne stene

Koraki namestitve

Two workers required; namestitev 4-panelnega kompleta traja približno 2–2,5 ure

1. Načrtovanje sheme

Določite dimenzije nosilcev glede na količino plošč (npr. postavitev 3×4) in označite pozicionirne črte na steni ali tleh.

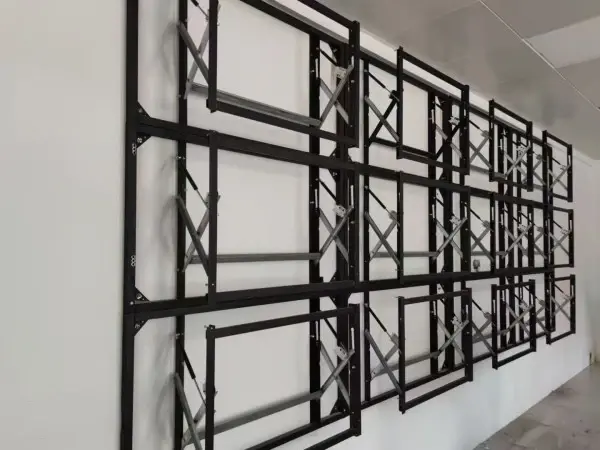

2. Namestitev glavnega okvirja

(1) Montaža na steno: namestite vodoravne nosilce (enega na vrsto), pritrjene na steno z razteznimi vijaki M10 v intervalih ≤600 mm.

(2) Stoječe na tleh: namestite levi in ​​desni steber ter spodnje prečne opornike, pritrdite na tla z razteznimi vijaki M12 in stebre okrepite z diagonalnimi oporniki.

3. Vnaprej namestite viseče plošče

Viseče plošče za fino nastavitev pritrdite na luknje VESA na zadnji strani 49-palčnih plošč in tako zagotovite vodoravno poravnavo.

4. Namestite plošče

Začnite od spodnje vrstice, poravnajte kavlje za obešalne plošče z režami za nosilce, potisnite vzdolž vodilnih pobočij in pritrdite spodnje zapahe.

5. Natančna fina nastavitev

Nastavite vijake s priloženim imbus ključem, da dosežete enakomerne reže in ravne površine plošč.

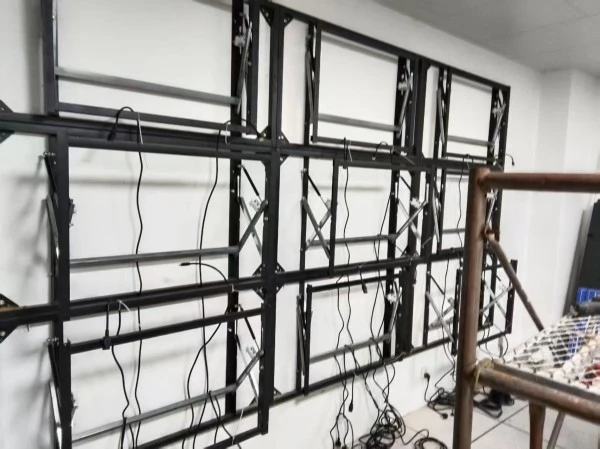

6. Upravljanje kablov

Napeljite žice vzdolž stranskih žlebov za kable z namenskimi točkami za kabelske vezice za vsako ploščo.

7. Končno zaklepanje

Zategnite protimatice vseh enot in preverite splošno ravnost.

Scenariji uporabe

Tabela izbire izdelkov

pogosta vprašanja

V1: Ali je mogoče 49-palčni video stenski nosilec izdelati za ukrivljeno spajanje?

O: Standardni model je za ravno spajanje. Ukrivljeni adapterji po meri so na voljo za okoliške razstavne zaslone; na zahtevo zagotovite parametre radija.

V2: Ali je mogoče postavitev zaslona prosto prilagajati?

O: Da. Modularna struktura podpira prilagodljive kombinacije s prilagodljivimi vrsticami in stolpci.

V3: Ali bo odstranitev posamezne plošče vplivala na stabilnost celotne video stene?

O: Neodvisna zasnova vpenjanja zagotavlja, da ločena demontaža ene plošče ne moti preostale strukture.

V4: Kako dolgo bodo prilagojene vrzeli ostale dosledne po natančnem prilagajanju?

O: Pri normalni uporabi protimatice ohranjajo natančnost razmika 6 mesecev brez ponovnega prilagajanja; pregled je priporočljiv vsakih šest mesecev.

V5: Kaj je bolj stabilno, stensko ali talno?

O: Oba imata enako strukturno moč. Izbira je odvisna od stanja sten:

•Betonske/masivne opečne stene: stenske (nižji stroški)

• Stene kobilice iz stekla/marmorja/lahkega jekla: stoječe na tleh (brez poškodb sten)

• Začasne in mobilne instalacije: stoječe (ponovna montaža in demontaža)
