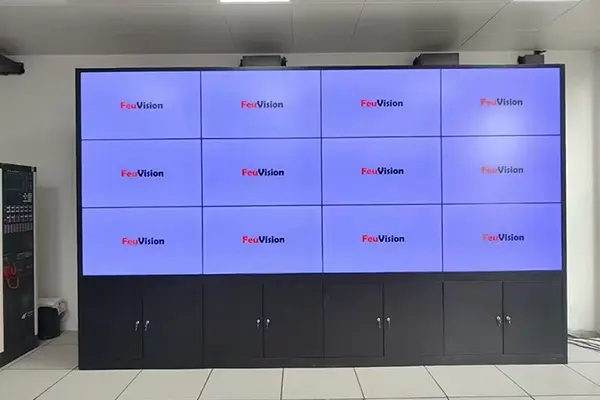

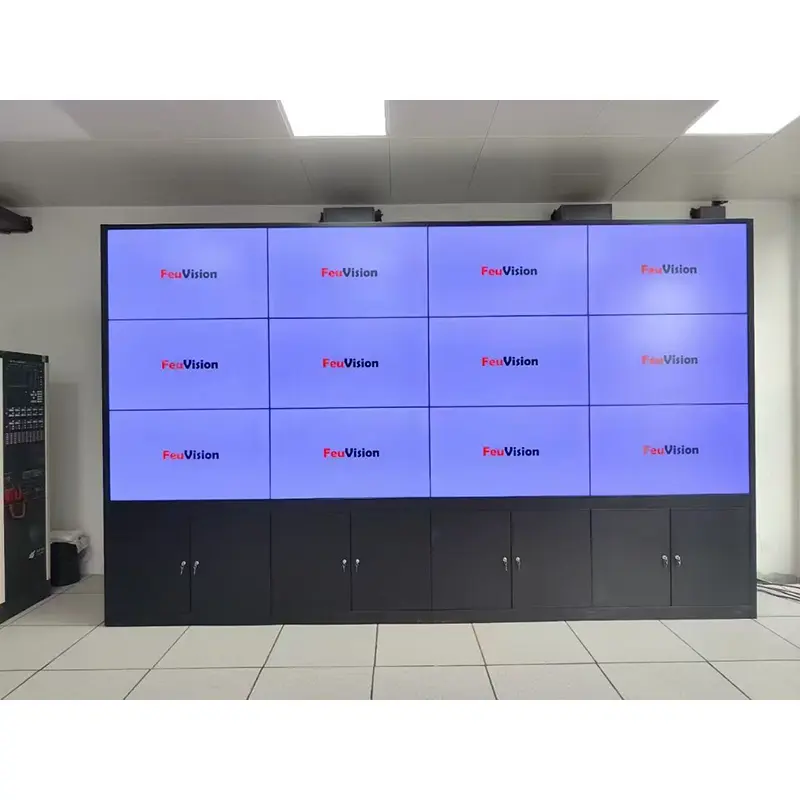

LCD video stenski nosilec

Stenski nosilec za video LCD je modularni kovinski podporni sistem, posebej zasnovan za video stene LCD, ki se široko uporablja v scenarijih spajanja več zaslonov, vključno z varnostnim nadzorom, konferenčnimi centri, komercialnim oglaševanjem in prometnimi komandnimi centri. Izdelan iz visoko trdnih hladno valjanih jeklenih plošč z natančnimi mehanizmi za fino uravnavanje, podpira stensko in talno namestitev z neodvisno nastavitvijo za vsako ploščo, da se zagotovijo enakomerne reže pri spajanju in ravna splošna površina. Neposredno dobavo proizvajalca, na voljo je prilagoditev OEM.

Rešene so tri glavne tehnične težave

1. Neenakomerne reže pri spajanju–6-smerna fina nastavitev, minimalna reža do 0,5 mm

2. Dolgotrajno povešanje–spodnji nosilni nosilci + večtočkovni ležaj, brez deformacije v 8 letih

3. Težavno vzdrževanje – neodvisna demontaža za eno ploščo, zamenjava v 90 sekundah

Vodnik za izbiro modela

Zakaj izbrati naš LCD video stenski nosilec?

1. 6-smerna fina nastavitev za natančen nadzor reže pri spajanju

Opremljen z navpičnimi, vodoravnimi in sprednjimi zadaj 6-smernimi prilagoditvenimi mehanizmi za prirezovanje po namestitvi. Tudi pri napakah pri vrtanju v steno ±5 mm je mogoče vrzeli med spajanjem zožiti na 0,5–1,5 mm (odvisno od debeline okvirja zaslona).

Območje nastavitve:

•Navpično:±8mm

•Vodoravno:±8mm

•Spredaj-zadaj:±5mm

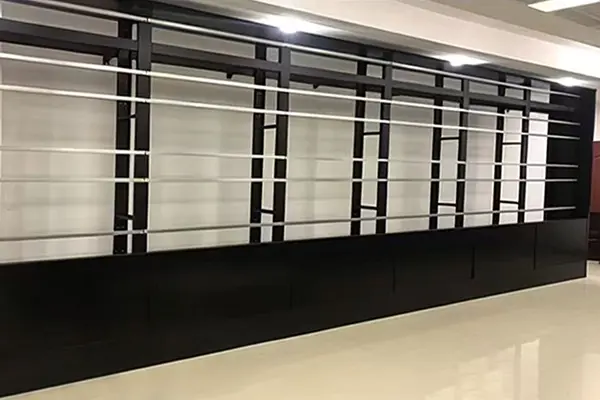

2. Modularni okvir za prilagodljivo postavitev

Razdeljen montažni okvir z zapahi za natančno pozicioniranje podpira:

• Enovrstna ležeča postavitev (1×N)

• Večvrstična matrična postavitev (M×N)

• Spajanje pokončnega zaslona (za digitalno oglaševanje)

• Mešana ležeča in pokončna postavitev

Največja višina enega stolpca: 4 m (pribl. 6 kosov 46”/ 4 kosi 55” plošč)

Neomejena vodoravna razširitev prek več nizov stolpcev enega poleg drugega

3. Neodvisno razstavljanje za enostavno vzdrževanje

Vsaka plošča je pritrjena z ločenimi kavlji. Za napačno zamenjavo plošče ali pregled zadnjega ožičenja:

✅Ni potrebe po razstavljanju sosednjih zaslonov

✅Razstavitev ene osebe v 90 sekundah

✅Brez vpliva na splošno stabilnost stene

4. Nosilci spodnjega tovora preprečujejo povešanje

Posamezna 55-palčna plošča tehta do 35 kg. Običajni nosilci so odvisni samo od zadnjega obešanja, nagnjeni k nagibu naprej in povešanju dna po dolgotrajni uporabi.

Ta nosilec doda spodnje nosilce za porazdelitev teže plošče na prečne nosilce, z varno nosilnostjo ene plošče 80 kg in brez deformacij v 8 letih.

5. Skrito upravljanje kablov za urejen videz

Namenski kanali za napeljavo kablov, rezervirani v okvirju za ločeno ožičenje močnega in šibkega toka:

Kabli HDMI, omrežni kabli in napajalni kabli so v celoti priloženi

Brez izpostavljenih žic na sprednji strani video stene

Skladno s standardi požarnega nadzora in varnostnih pregledov

6. Dvojni načini namestitve ustrezajo vsem vrstam sten

Tehnični parametri

Koraki namestitve (na steno za referenco)

potrebna 2 delavca; 4-panelni video zid traja približno 2 uri

Koraki namestitve na steno

1. Merjenje in pozicioniranje: Označite položaje vrtanja na steni glede na risbo postavitve spajanja, umerite z merilnikom nivoja

2. Pritrdite prečne nosilce: namestite vodoravne prečne nosilce (1 na vrsto) z razteznimi vijaki M10/M12, razmik≤600 mm

3. Vnaprej namestite obešalne plošče: pritrdite natančne obešalne plošče na zadnje luknje VESA na zaslonih, zagotovite vodoravno poravnavo

4. Namestite zaslone: ​​začnite v spodnji vrstici, potisnite kljuke zaslona v reže prečnih nosilcev in pritrdite zapahe

5. Natančno nastavite reže za spajanje: s šestrobim ključem prilagodite 6-smerne vijake, da zožite reže na ≤1,0 mm

6. Upravljanje kablov: napeljite vse kable v korita za žice in privijte vijake proti zrahljanju

7. Preizkus ob vklopu: Preverite kontinuiteto slike, po potrditvi dajte v uporabo

Koraki talne namestitve

1. Sestavite stebre: povežite levi in ​​desni steber s spodnjimi prečnimi nosilci, namestite nastavljive podloge za noge

2. Prilagoditev nivoja: Zavrtite blazinice za stopala za nastavitev višine, umerite z merilnikom nivoja

3. Dodajte diagonalne opornice: obvezne diagonalne opornice za višine nad 2 m za ojačitev

4. Montaža na zaslon: Sledite korakom 3–5 postopka namestitve na steno

5. Končno zaklepanje: Zategnite vse povezovalne vijake in vklopite za testiranje

Veljavni scenariji

Primerjava s tradicionalnimi nosilci

pogosta vprašanja

V1: Katerim velikostim video stenskih plošč ustreza ta nosilec?

O: Združljivo z glavnimi 46", 49" in 55" video stenskimi ploščami. Za druge velikosti (43", 65") preverite naše namenske modele ali kontaktirajte za prilagoditev.

V2: Ali je težavno zamenjati delno pokvarjene plošče?

O: Neodvisna viseča zasnova omogoča ločeno razstavljanje posameznih plošč brez vpliva na stabilnost celotne video stene.

V3: Ali se nosilec lahko prilega ukrivljenim LCD ploščam za spajanje?

O: Standardni video stenski nosilci so ploščate strukture. Za ukrivljene LCD plošče so potrebni ukrivljeni adapterji. Zagotovite polmer ukrivljenosti in radian spajanja za obdelavo ukrivljenih ročic po meri.

V4: Kakšna je največja obremenitev zaslona in varnostni faktor?

A: Načrtovana nosilnost ene plošče: 80 kg (destruktivna preskusna obremenitev ≥160 kg), varnostni faktor ≥2,0. Najtežja glavna 55-palčna plošča tehta približno 30 kg, 65-palčna pa do 45 kg, oba daleč pod projektno mejo. Pred namestitvijo vseeno preverite dejansko nosilnost stene ali tal.

V5: Kako izbrati med stensko in talno stoječo vrsto?

A:

•Betonska/polna opečna stena→montaža na steno (nizki stroški, prihranek prostora)

• Stena iz stekla/marmorja/lahkega jekla (vrtanje ni dovoljeno)→ Stoji na tleh (brez poškodb okrasja)

• Mobilna uporaba na več mestih → nosilec za mobilni voziček (s kolesi)

V6: Ali je združljiv z zasloni drugih znamk (Samsung/LG/BOE)?

O: Da. Luknje za montažo VESA pokrivajo velikosti od 200 × 200 mm do 800 × 600 mm, združljive z več kot 95 % 46–55" komercialnih video stenskih plošč na trgu. Na voljo so adapterske plošče ali strojna obdelava po meri za posebne vzorce lukenj.

Zakaj izbrati nas?

•Več kot 10 let izkušenj pri izdelavi video stenskih nosilcev

•Certifikat sistema vodenja kakovosti ISO9001:2015

• Lastna tovarna s celotno lastno obdelavo pločevine, brizganjem in montažo

• Izvozne izkušnje: izdelki se prodajajo v več kot 30 državah, vključno z Evropo, Ameriko, jugovzhodno Azijo in Bližnjim vzhodom

• Zmogljivost prilagajanja: podpora OEM/ODM celotnega procesa s potrditvijo 3D risbe

•Poprodajna garancija: odziv v 24 urah, rešitev zagotovljena v 48 urah
