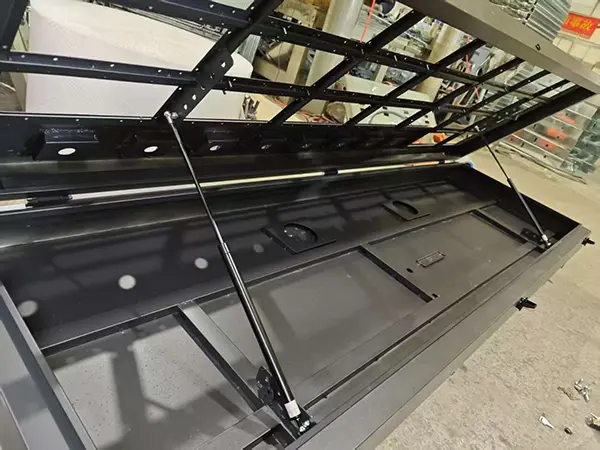

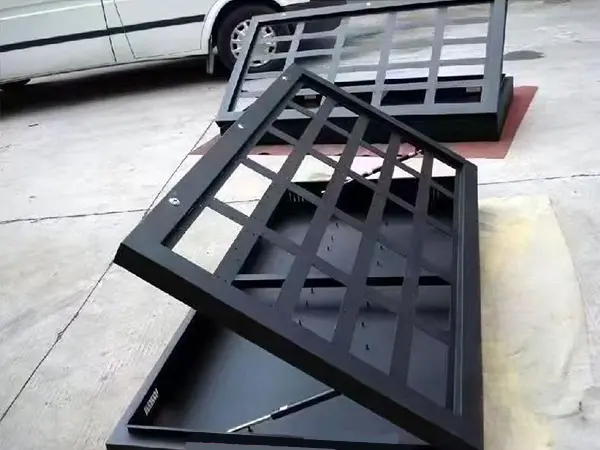

Hidravlično mehansko podporno stojalo iz pločevine

Pločevinasto hidravlično mehansko podporno stojalo je podporna naprava z glavnim ohišjem iz pločevine, integriranim s hidravličnimi dvižnimi funkcijami. Široko se uporablja v scenarijih, ki zahtevajo visoko togost, ravnost in natančnost mikro prilagajanja, kot so natančna strojna orodja, oprema za testiranje, avtomatizirane proizvodne linije in oprema za medicinsko slikanje.

V primerjavi s tradicionalnimi litimi ali profilnimi jeklenimi varjenimi nosilci imajo stojala iz pločevine majhno težo, urejen videz, prilagodljivo oblikovanje in privlačno površinsko obdelavo. Stojalo, ki ga poganjajo hidravlični cilindri, omogoča fino nastavitev višine nosilne ploščadi. V kombinaciji z natančnimi vodilnimi tirnicami ali vodilnimi drogovi zagotavlja navpičnost in stabilnost med dvigovanjem.

Zakaj izbrati naše hidravlično podporno stojalo iz pločevine

Material in strukturne značilnosti

Glavno telo je oblikovano z upogibanjem ene same hladno valjane jeklene pločevine z enakomernimi in trdnimi zvari, ki nudijo veliko boljšo celovitost kot spojeni okvirji. Površina je prevlečena z zaščitno barvo v spreju, ki je odporna na udarce in oksidacijo ter ni nagnjena k praskam ali rjavenju med vsakodnevno uporabo.

Vgrajene zatesnjene komponente hidravlične moči uporabljajo vrhunsko tehnologijo tesnjenja za preprečevanje puščanja pod pritiskom. Na premične spoje so nameščene protiobrabne puše za zmerno blaženje dviganja in potiska. Sila je enakomerno porazdeljena po celotni enoti, razširjena podlaga pa dodatno poveča stabilnost postavitve.

Prednosti postopka

1. Oblikovan z upogibanjem ene same hladno valjane jeklene plošče za zmanjšanje varilnih šivov

2. Dvojna ojačitvena rebra na ključnih nosilnih mestih

3. Upogibna struktura doseže togost blizu litih delov pri enaki teži

Primerjava s tradicionalnimi procesi

Tehnični parametri

Prednosti izdelka

1. Visoka stroškovna učinkovitost:

V primerjavi z ulitimi ali strojno obdelanimi nosilci imajo pločevinaste konstrukcije nizke stroške oblikovanja in so ekonomične za maloserijsko proizvodnjo.

2. Prilagodljiv dizajn:

Prilagodljiv obris, luknje in izrezi za izogibanje glede na postavitev opreme kupca, primerno za nestandardno opremo.

3. Operacija varčevanja z delom:

Hidravlična pomoč omogoča dviganje težkega tovora z le nekaj kilogrami ročne sile, ki nadomešča okorno prilagajanje vijakov.

4. Močna okoljska prilagodljivost:

Različice z brizganjem ali iz nerjavečega jekla izpolnjujejo zahteve glede čistoče in zaščite pred korozijo za elektroniko, medicinsko in prehrambeno industrijo.

5.Enostavno vzdrževanje:

Standardna univerzalna hidravlična tesnila; pločevinasta konstrukcija nima kompleksnih notranjih komponent z nizko stopnjo napak.

Scenariji uporabe

Podpora za opremo za nadzor industrijskih delavnic, dvižna postavitev velikih konferenčnih zaslonov, nosilna stojala za razstavne zaslone, nosilci instrumentov v strojnici, fiksni okvirji za inteligentne terminale supermarketov, večnamenska montaža zaslonov za pisarne.

Koraki namestitve

✅Postavite stojalo na ravno podlago ali podstavek opreme, prilagodite štiri blazinice za noge, ki blažijo udarce, da poravnate ploščad (uporabite vodno tehtnico).

✅Priključite hidravlične cevovode (električne črpalke potrebujejo napajanje), odzračite zrak: ročno ali električno dvignite gor in dol s polnim gibom 2-3 krat.

✅Dvignite tarčno opremo ali obdelovance na platformo, pritrdite s T-režami ali navojnimi luknjami.

✅Dvignite na ciljno višino z ročnim kolesom ali gumbi, zaprite zaporni ventil ali privijte mehansko protimatico.

✅Preglejte ugrezanje ploščadi; dajte v uporabo, če v 30 minutah ni očitnega padca.

Opombe o zagonu

.Pri prvi uporabi je obvezno odzračevanje, sicer se lahko dvigovanje zatakne ali strese.

.Potrdite, da napajalna napetost ustreza električnim modelom (220V / 380V).

.Zategnite vse pritrdilne vijake opreme, da preprečite premik.

.Prva menjava hidravličnega olja: po 500 urah delovanja.

.Redni pregled: Vsake 3 mesece preverite nivo hidravličnega olja in tesnilne dele.

Bistvene razlike od tradicionalnih litih/varjenih nosilcev

Pogosto zastavljena vprašanja (FAQ)

V1: Ali je hidravlična podpora iz pločevine dovolj močna v primerjavi z ulitimi podporami?

O: Z razumno zasnovo upogibnih in ojačitvenih reber pločevina doseže togost, ki je blizu litim delom pri enaki teži. Popolnoma zadosti obremenitvam od 300 kg do 2 ton. Za obremenitve, ki presegajo 3 tone, so priporočljive varjene jeklene ali lite rešitve.

V2: Ali je mogoče prilagoditi nestandardne velikosti ali oblike?

O: Da. Posredujte 3D risbe ali ročno narisane skice, mi pa bomo dokončali odvijanje pločevine in preverjanje trdnosti. Običajni dobavni rok po meri je 7–15 dni.

V3: Ali je treba izvajati redno kalibracijo?

O: Po začetni namestitvi in ​​izravnavi preglejte samo vodoravni nivo vsakih pol leta brez močnega vpliva. Za hidravlični sistem ni potrebna posebna kalibracija.

V4: Kako dolgo traja popolna sestava?

O: Komponente so jasno razvrščene; popolno montažo je mogoče hitro dokončati po navodilih za montažo.
