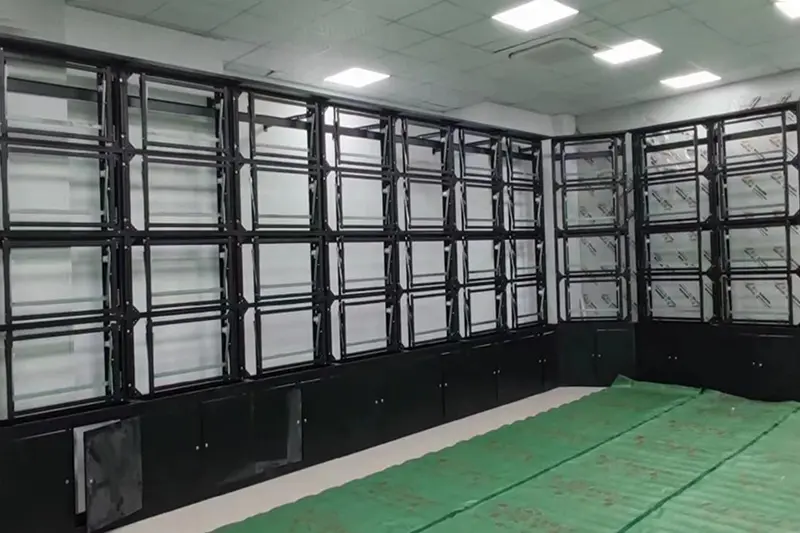

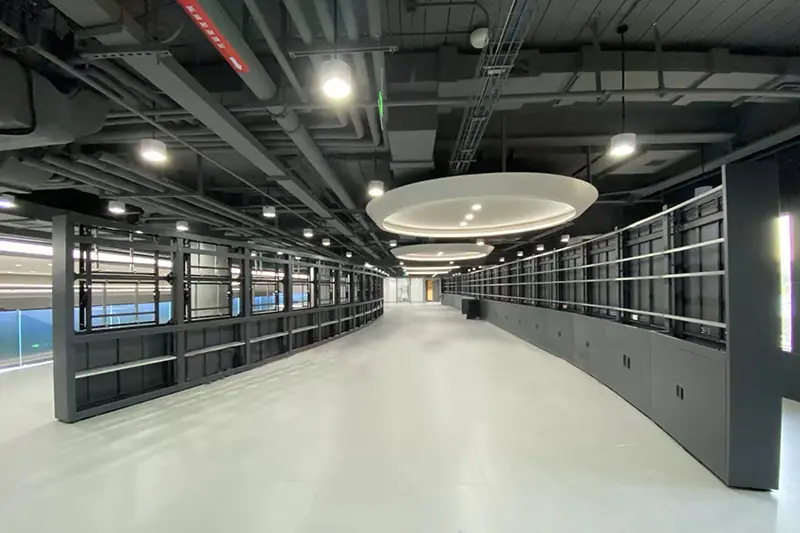

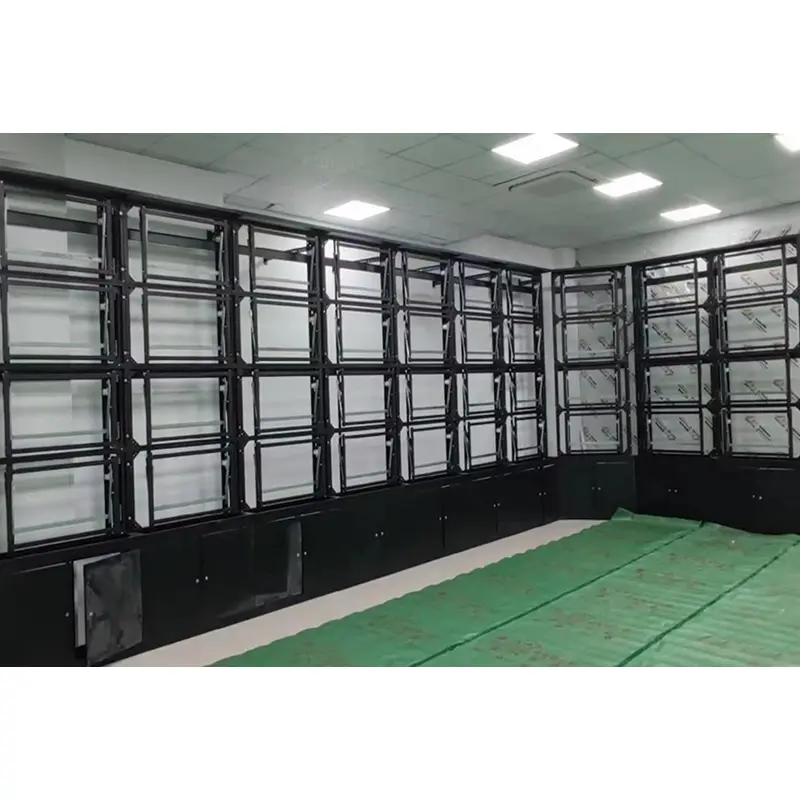

55-palčni video stenski nosilec

55-palčni nosilec za video steno je natančen sistem namestitve, zasnovan za doseganje popolne vizualne poravnave. 55-palčni zasloni z ozkimi okvirji so zelo občutljivi na enakomernost šivov; standardni nosilci pogosto trpijo zaradi vzmetenja po nastavitvi ali premikih položaja zaradi temperaturnih nihanj. Ta izdelek ima mehanizem za fino nastavitev proti zrahljanju z dvojno matico, ki ponuja območje nastavitve ±10 mm (navpično in vodoravno) in ±6 mm (globina); zagotavlja otipljiv, natančen nadzor in zagotavlja ničelni zamik, ko je zaklenjen. Idealen je za vrhunske komercialne aplikacije, ki zahtevajo brezhibne vizualne podobe, kot so ozadja televizijskih studiev, obsežne razstave digitalne umetnosti v muzejih in stene vodilnih trgovin.

Zakaj je za 55-palčne video stene potreben poseben nosilec

Prednosti izdelka

✅Združljivost z velikimi obremenitvami: odebeljeni profili in ojačitvena rebra zagotavljajo 30 % višjo enotočkovno nosilnost kot 49-palčni nosilci, brez posedanja po dolgotrajni uporabi.

✅Stabilne reže za spajanje: neodvisno zaklepanje za vsako ploščo v kombinaciji z protimaticami preprečuje premik zaradi temperaturnih premikov in manjših vibracij.

✅Visoka toleranca vgradnje: Vodoravne mehurčaste ravni, predhodno nameščene na prečnih nosilcih, in vodilna pobočja na vhodih kavljev omogočajo eno osebo enostavno montažo težkih 55-palčnih plošč.

✅Široka združljivost: podpira vzorce lukenj VESA 600 × 400 mm in 800 × 400 mm, združljivo z glavnimi blagovnimi znamkami 55-palčnih video stenskih plošč.

✅ Vrhunska odpornost na vremenske vplive: praškasti premaz za uporabo na prostem za delno uporabo.

Materialne in strukturne specifikacije

Ključna primerjava s 46-palčnimi in 49-palčnimi nosilci

Osnovne funkcije

1. Težki okvir, odporen na pritisk, prilagojen za težke 55-palčne plošče

Glavni nosilec ima 2,8 mm hladno valjano jekleno ploščo, prečni prerez stebra pa je razširjen na 60 × 40 mm (30 % večja površina preseka kot 49-palčni nosilec). Zasnovan za obremenitev ene plošče ≥80 kg, medtem ko je dejanska teža plošče le od 25 do 35 kg, zagotavlja zadostno varnostno rezervo brez upogibanja, zvijanja ali usedanja med dolgotrajnim obešanjem.

2. Visoko natančna 6-smerna fina nastavitev z zaklepanjem proti odboju

Območje navpične in vodoravne nastavitve doseže ±10 mm, nastavitev spredaj zadaj ±6 mm, kar je boljše od 46-palčnih in 49-palčnih modelov. Struktura dvojne matice proti zrahljanju zagotavlja jasne povratne informacije o prilagajanju in ničelni zamik po zaklepanju. Spajne reže ostanejo dolgoročno stabilne tudi pri temperaturnih nihanjih od -10 ℃ do 50 ℃ ali manjših vibracijah.

3. Pomožni kavlji proti zvijanju za odpravo zvijanja velike plošče

Visoke 55-palčne plošče se pod lastno težo ponavadi vodoravno zvijajo, kar povzroči neenakomerne višine rež. Dva stranska zamaška sta nameščena na hrbtni strani vsake plošče, da popolnoma preprečita torzijo in zagotovita višinsko razliko na obeh koncih rež za spajanje ≤0,3 mm.

4. Dvojni načini namestitve: na steno in na tla

• Montaža na steno: Za betonske in masivne opečne stene, pritrjene z razteznimi vijaki M12 (večji od vijakov M10, ki se uporabljajo za 46/49-palčne nosilce)

• Stoječa na tleh: opremljena z izbirnimi močnimi nastavljivimi podlogami za noge in spodnjimi prečnimi veznimi palicami za zaustavitev nagibanja stebrov navzven, primerna za lokacije, kjer vrtanje v steno ni na voljo

5. Zasnova vzdrževanja za hitro razstavljanje, ki jo upravlja ena oseba

Dvoslojni zgornji in spodnji kavlji z vodilnimi nagibi povezujejo obešalne plošče in prečne nosilce. Plošče je mogoče odstraniti tako, da jih dvignete za 10 mm navzgor in nato povlečete navzven, upravlja pa jih en delavec. Odprtine za vzdrževanje so rezervirane na zadnji strani nosilca za priročno priklapljanje in odklapljanje kabla.

6. Odpornost na vremenske razmere na prostem za scenarije na pol na prostem

Praškasti premaz za uporabo na prostem prestane 120-urni test s solnim pršenjem (v primerjavi z 72 urami za običajne nosilce). Uporablja se za delno odprte prostore, kot so kioski s prometnimi informacijami, zunanji oglaševalski zasloni in napušči stadionov, odporen proti rji in bledenju.

Koraki namestitve

Potrebna sta dva delavca; installation of a 4-panel set takes 2.5–3 hours (30% longer than smaller sizes due to heavier weight)

1. Anketa na kraju samem

Izmerite dimenzije stene, potrdite vrsto stene (beton/polna opeka/lahka stena), določite načrt postavitve (npr. 3×3) in označite položaje za pritrditev okvirja.

2. Pritrditev glavnega okvirja

• Na steno: namestite vodoravne nosilce (enega na vrsto), pritrjene na stene z razteznimi vijaki M12, razmaknjenimi ≤600 mm narazen

• Stoječe na tleh: namestite leva in desna stebra ter spodnje prečne nosilce, pritrdite na tla z razteznimi vijaki M12 in stebre okrepite z diagonalnimi nosilci

Večkrat kalibrirajte vodoravne in navpične nivoje z merilnikom nivoja, da zagotovite stabilno podlago.

3. Vnaprej sestavite obešalne plošče

Na luknje VESA (600×400 ali 800×400) na zadnji strani 55-palčnih plošč pritrdite natančne obešalne plošče in plošče držite vodoravno.

4. Namestite plošče eno za drugo

Začnite v spodnji vrsti, potisnite kljuke plošč v reže tramov preko vodilnih pobočij in pritrdite spodnje zapahe. Priporočljivo je, da dva delavca dvigneta težke 55-palčne plošče in poravnata kljuke.

5. Natančna fina nastavitev

Prilagodite 6-smerne vijake (navpično/vodoravno/spredaj-zadaj) s priloženim imbus ključem, uporabite protitorzijske zamaške, da zagotovite vodoravne reže s ciljno režo za spajanje ≤0,5 mm.

6. Upravljanje kablov

Napeljite žice vzdolž stranskih žlebov, ločite kable močnega in šibkega toka in uporabite odprtine za vzdrževanje na zadnji strani za kasnejše vzdrževanje.

7. Končno zaklepanje

Zategnite dvojne matice proti zrahljanju vseh enot in v celoti preglejte celotno stabilnost.

8. Preizkus ob vklopu

Power on and debug display effects; dati v uporabo, ko zmogljivost spajanja izpolni zahteve.

Scenariji uporabe in priporočene konfiguracije

pogosta vprašanja

V1: Ali je mogoče horizontalno raven plošč individualno nastaviti po montaži?

O: Da. Obešalna plošča vsake plošče je neodvisno zasnovana z navpično in vodoravno natančno nastavitvijo; položaje je mogoče spremeniti z navojnimi vijaki tudi po namestitvi.

V2: Ali je mogoče dimenzije spajanja prilagoditi glede na pogoje na mestu?

O: Modularna struktura podpira prosto kombinacijo vrstic in stolpcev za izdelavo matric video stene poljubne velikosti, kot zahteva projekt.

V3: Ali se bo 55-palčni nosilec za video steno deformiral ali zrahljal pri dolgotrajni vsakodnevni uporabi?

O: Vrhunski jekleni materiali in zaščitni premaz preprečujejo strukturne deformacije in rahljanje v običajnih notranjih pogojih.

V4: Katera orodja so potrebna za namestitev?

A: Udarni vrtalnik/električno kladivo (12 mm in 14 mm svedri), merilnik nivoja, 8–10 mm viličasti ključ, 4 ​​mm/5 mm imbus ključ, merilni trak, marker.

V5: Ali se lahko 55-palčni nosilec uporablja zamenljivo z 49-palčnimi/46-palčnimi nosilci?

O: Izmenjava ni priporočljiva. 55-palčne plošče tehtajo 30 % več in so približno 15 cm višje z drugačnim težiščem. Ta nosilec ima ciljne nadgradnje: debelejši glavni nosilec (2,8 mm v primerjavi z 2,0 mm), širši prečni prerez stebra (60 × 40 mm v primerjavi s 50 × 30 mm), večji obseg nastavitve (±10 mm v primerjavi z ±6 mm) in raztezni vijaki M12 (v primerjavi z M10). Močno priporočamo namenske modele.
