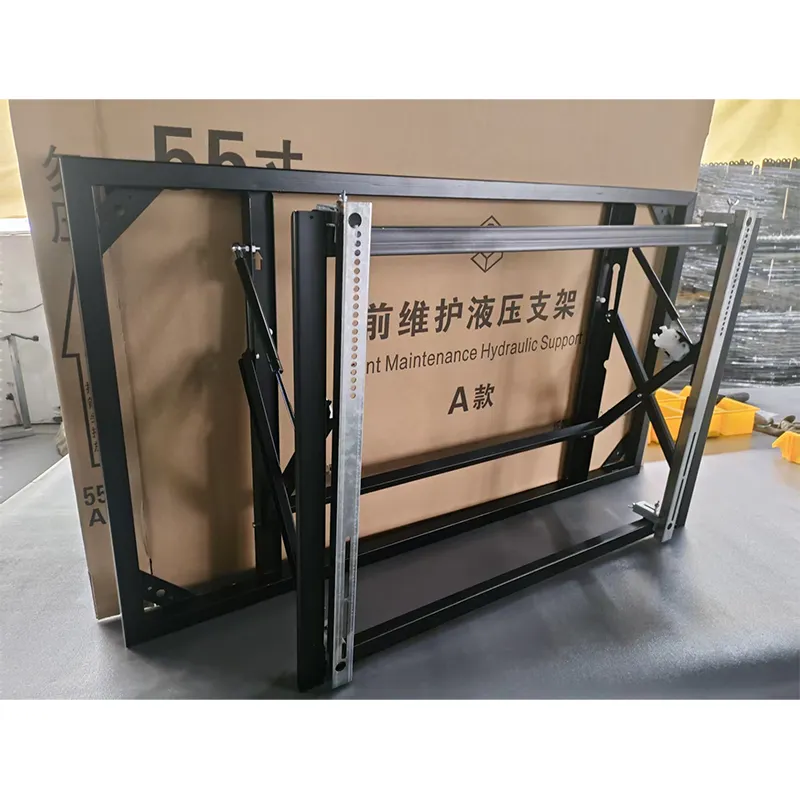

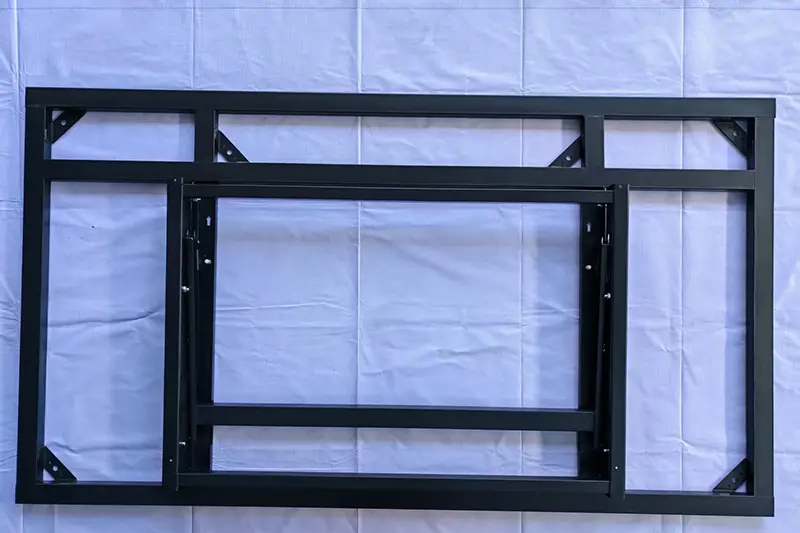

LCD 86-palčni vertikalni hidravlični nosilec

86-palčni navpični hidravlični nosilec LCD, izdelan po meri za stensko navpično namestitev 86-palčnih zaslonov LCD, vključuje 2,5 mm odebeljene jeklene plošče in dvojni hidravlični sistem palic, integriran z nosilno strukturo s štirimi kavlji in podporno ploščo, petimi ključavnicami proti padcu in skritim predelkom za upravljanje kablov. Podpira hidravlično prilagajanje naklona in hitro razstavljanje, z največjo nosilnostjo 120 kg, kar je idealno za scenarije navpične namestitve zaslona v velikih konferenčnih sobah, komandnih centrih, digitalnih razstavnih dvoranah in več.

Osnovna struktura in materiali

1. Glavni okvir:

Odebeljene hladno valjane jeklene plošče visoke trdnosti in ojačani pokončni nosilci iz aluminijeve zlitine, v celoti oblikovani za delovanje proti deformacijam in izboljšano nosilnost

2. Hidravlične komponente:

Industrijski hidravlični cilindri z dolgim ​​hodom s stabilnim blažilnikom in enakomerno porazdeljenim ležajnim tlakom za enostavno dvigovanje velikih zaslonov

3. Sklop viseče plošče:

Razširjena navpična obešalna plošča VESA izključno za 86-palčne zaslone, združljiva z običajnimi vzorci lukenj, vključno s 400×600 in 600×800

4. Varnostna struktura:

Trojne zapore proti padcem in protizdrsne gumijaste podloge za blaženje udarcev za preprečevanje nenamernega zrahljanja in zaščito plošče zaslona

5. Pritrdilni elementi:

Odebeljeni raztezni vijaki po nacionalnem standardu za enakomerno obremenitev stene in trdnejšo namestitev

Prednosti izdelka

1. Struktura po meri za prevelike zaslone

Optimizirana mehanska zasnova izključno za 86-palčno navpično montažo, bolj stabilna, dobro nameščena in varnejša od univerzalnih nosilcev. Na ključnih točkah napetosti so dodana ojačitvena rebra, da se prepreči deformacija po dolgotrajni uporabi.

2. Dvojne hidravlične palice – prihranek dela in odvečna varnost

86-palčni zaslon ima veliko težo; posamezne hidravlične palice zahtevajo dodatno silo med nastavljanjem in so nagnjene k puščanju olja. Vzporedne dvojne palice zagotavljajo enakomerno porazdeljeno blaženje za enostavno nastavitev. Če ena palica ne deluje, lahko druga še vedno zagotavlja podporo za večjo varnost.

3. Petslojna zaščita proti padcem

Kombinirana glavna zaponka, pomožna ključavnica, pregrada proti dviganju, ročno zviti vijaki proti dvigu in gumijaste blazinice proti zdrsu, primerne za komercialna okolja z veliko peš prometa.

4. Nizki stroški delovanja in vzdrževanja

Odstranjevanje zaslona brez orodja: odklenite varnostne zapahe, privijte ročne vijake in dvignite zaslon navzgor.

Rezervirane vrzeli za vzdrževanje na stranskih ploščah: zadnje kable je mogoče vzdrževati brez odstranitve zaslona.

Predal za magnetni kabel: kable je mogoče dodati ali zamenjati brez orodja.

5. Visoka izkoriščenost prostora

Stenska navpična zasnova zavzema minimalen vodoravni prostor, popolna za ozke prostore, kot so hodniki, preddverja in vhodi v dvigala.

6. Širok obseg uporabe

Velja za konference, razstave, nakupovalna središča, bolnišnice, vladne urade, studie za pretakanje v živo in druge scenarije.

Koraki namestitve (izključno za 86-palčno navpično namestitev)

1. Preverite nosilnost stene, umerite navpično središčno črto z libelo in označite položaje vrtanja

2. Izvrtajte luknje, namestite odebeljene raztezne vijake in pritrdite glavno podlago, da zagotovite navpičnost in trdnost

3. Namestite razširjeno obešalno ploščo VESA na standardne luknje na zadnji strani 86-palčnega zaslona

4. Poravnajte zaslon z režami za vpenjanje nosilca in ga počasi obesite; hidravlični sistem zagotavlja samodejno ležaje in odbojnike

5. Pritrdite trojne varnostne zapore proti padcem in preverite, ali so zrahljane

6. Razporedite kable v navpične kabelske kanale in prilagodite višino in kot naklona

7. Pred uporabo izvedite popoln pregled stabilnosti

Veljavni scenariji

pogosta vprašanja

V1: 86-palčni zasloni so težki. Ali jih lahko nosilec stabilno podpira brez deformacij?

O: Da. Opravljeni so bili strogi preskusi nosilnosti. Glavno telo uporablja 2,5 mm odebeljene jeklene plošče z ojačitvenimi rebri na ključnih točkah napetosti, ki ne kažejo deformacij pod statično končno obremenitvijo 150 kg. Večina običajnih 86-palčnih komercialnih zaslonov (Sony, Samsung, LG itd.) tehta 55–70 kg, kar je daleč pod mejo konstrukcijske obremenitve. Priporočljivo je preverjanje tesnosti vijakov vsakih šest mesecev.

V2: Kakšne so prednosti dvojnih hidravličnih palic pred enojnimi?

O: Dve glavni prednosti: ①Enotno dušenje: težki 86-palčni zasloni zahtevajo visoko silo dušenja od posameznih palic, zaradi česar je prilagoditev delovno intenzivna in povečuje tveganje puščanja olja. Vzporedne dvojne palice enakomerno porazdelijo obremenitev za bolj gladko delovanje.②Odvečna varnost: če ena hidravlična palica odpove, lahko druga še vedno nudi osnovno podporo, varnostna funkcija, ki ni na voljo pri zasnovah z eno palico.

V3: Ali je za odstranitev zaslona potrebna orodja?

O: Za mehanizem za razstavljanje zaslona ni potrebno nobeno orodje – preprosto obrnite varnostne zapahe in privijte ročne vijake proti dviganju, da dvignete zaslon. Vendar pa 86-palčni zasloni tehtajo 55–70 kg, zato močno priporočamo uporabo dveh operaterjev. Za vzdrževanje kablov (npr. priklapljanje/odklapljanje kablov HDMI) odstranitev zaslona ni potrebna zaradi rezerviranih stranskih rež za vzdrževanje.

V4: Kako dodati nove kable po prikrivanju ožičenja?

O: Izjemno priročno. Pokrov predala za kable je magnetno pritrjen in ga je mogoče odpreti brez orodja. Dodajte ali zamenjajte kable tako, da odprete pokrov, napeljete žice v notranjost in ga zaprete – razstavljanje zaslona ni potrebno.

V5: Katere vrste sten so primerne za namestitev 86-palčnega zaslona?

O: Sprejemljive so le trdne betonske stene ali masivne opečne stene. Suhi zidovi, stene iz lahkega jekla in stene iz votlih blokov ne morejo varno prenesti teže 86-palčnega zaslona. Priloženi odebeljeni dilatacijski vijaki so posebej zasnovani za betonske in masivne opečne stene. Če je vrsta stene negotova, se priporoča strokovni pregled na kraju samem.

V6: Kako težak je dejanski 86-palčni zaslon in koliko inštalaterjev je potrebnih?

O: Večina običajnih 86-palčnih komercialnih zaslonov tehta 55–70 kg neto. Ena oseba lahko montira stensko podnožje, obešanje zaslona pa zahteva dva delavca (eden drži zaslon, eden poravna kljuke). Da bi se izognili telesnim poškodbam, priporočamo uporabo dvižne opreme ali strojev.
